ST-C Super Translucide Coloré
Blanks en zircon de Santa Barbara
pour restaurations monolithiques dans les zones antérieures et postérieures (couronnes et bridges)
- résistance à la flexion 1100Mpa
- Translucidité 42%
- Effet naturel
- Léger et durable
- Biocompatible
- Faible conductivité thermique
Convient également pour les couronnes et les bridges implanto-portés
109,90 € - 139,90 € plus TVA
| Menge | Prix/Stück |
|---|---|
| 5 - 9 | 104,41 € |
| 10 - 24 | 98,91 € |
| 25 - 49 | 93,42 € |
| 50 + | 87,92 € |
Description
est la solution multicouche très résistante et hautement translucidee pour excellente, naturel à la recherche de
Résultats. Disponible sur dans 16 nuances de couleurs, nécessite pas de coloration supplémentaire, de sorte qu'une multitude de
de solutions de travail est possible. La haute flexion(1100 Mpa) garantit une résistance durable et une
des restaurations sûres, adaptées à toutes les applications.
Composition chimique et Données techniques
|
ZrO₂+HfO₂+Y₂O₃ |
% | ≥ 99 | Densité avant frittage ϱ | g - cm-3 | 3,15 ± 0,05 | |
| Y₂O₃ | % | 4,5 – 6,0 | Densité après frittage ϱ | g - cm-3 | 6,09 ± 0,01 | |
| Al₂O₃ | % | < 0,15 | Coefficient de dilatation thermique linéaire α 25 - 500 °C | 10-6-K-1 | 10,5 ± 0,05 | |
| Autres oxydes | % | < 0,5 | ||||
| Résistance à la flexion après frittage | MPa | 1100 | ||||
| Transmission de la lumière | % | 42 | ||||
| Cytotoxicité | Niveau 0 | |||||
| Radioactivité | Bq- g-1 | <0,1 | ||||
| Température de frittage | °C | 1500 – 1550 | ||||
| Solubilité chimique après frittage | µg- cm-2 | <100 | ||||
| Teneur en phase monoclinique du vieillissement de la surface | % | 15 | ||||

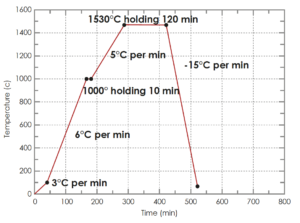

Courbe de frittage
Informations complémentaires
| Taille | 98mm x 14mm, 98mm x 16mm, 98mm x 18mm, 98mm x 20mm |
|---|---|
| Couleur | A1, A2, A3, A3,5, A4, B3, C1, C2, C3, D2 |
Seuls les clients connectés ayant acheté ce produit ont la possibilité de laisser un avis.
Avis
Il n’y a pas encore d’avis.
